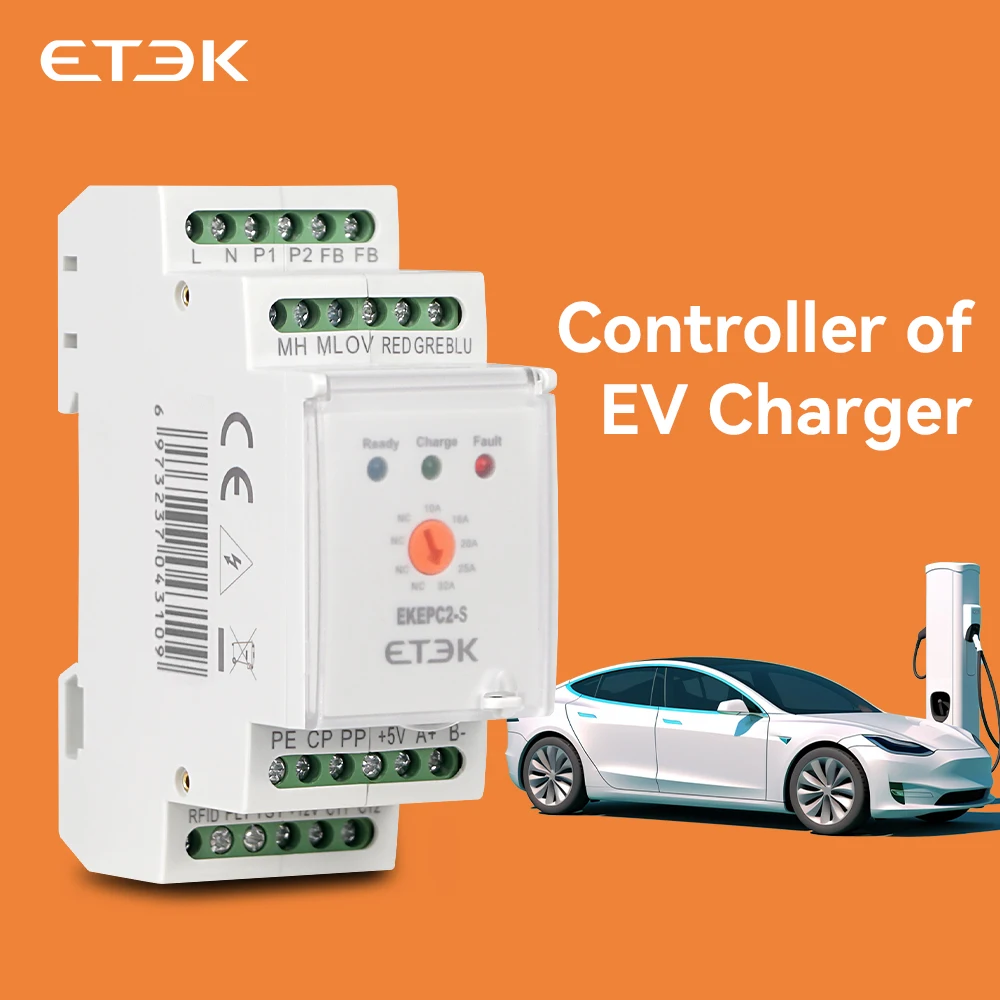

Contrôleur de charge AC 32A pour véhicules électriques

Contrôleur de charge AC 32A pour véhicules électriques

4.9 · 73 commandes déjà effectuées

74,86 $

Choix

Description

Description

Le contrôleur est une sorte de produit adapté à la charge de pile de véhicule électrique.

(1) Instructions de correction du logiciel, telles que EKEPC1 ou EKEPC2

(2) Indication de la capacité de charge maximale 10A, 16A, 20A, 25A, 32A, via le commutateur interne (le réglage par défaut d'usine est 32A)

(3) "C" pour la version câble et "S" pour la version prise (sans câble)

(4) «C»: avec la version câble» signifie que le câble de charge est connecté en permanence au contrôleur; borne Pl/P2 est connecté au contacteur AC fournissant la charge de charge. La valeur nominale du disjoncteur de la courbe B doit être sélectionnée dans la plage de courant maximale disjoncteur doit être sélectionné dans la plage de courant maximale.

Données techniques

Portée de l'utilisation

Contrôlez la communication du processus de charge AC du véhicule électrique conformément aux normes IEC 61851 ou SAEJ1772.

Conforme aux exigences d'installation DIN EN60715.

La sortie du relais est utilisée pour connecter le contacteur AC qui allume/éteint la charge.

L'état de fonctionnement de l'interface EV est indiqué par des lumières LED tricolores.

Les fonctions supplémentaires du contrôleur comprennent: le module de connexion de carte IC sans contact, le module de détection de fuite CC (RCMU), l'équipement d'interface de communication RS485, le dispositif de verrouillage de prise, le bouton d'arrêt d'urgence externe, etc.

Cas d'application

Ce qui suit est un diagramme schématique d'un cas d'application.

Par exemple, l'article C avec 1 disjoncteur de type B et 1 contacteur, article A, B avec 1 disjoncteur de type A plus le module RCMU et 1 contacteur.

Procédure de charge du contrôleur

Après avoir connecté la tension de fonctionnement, le contrôleur commence à initialiser (procédure d'auto-détection sur le module RCMU) et à effectuer une fonction d'auto-détection (clignotement du cycle LED), en attendant que la voiture se connecte. Le contrôleur attend le câble de charge et la connexion du véhicule (état A), et la LED continue à clignoter lumière bleue, et ce processus nécessite environ 6s d'attente. Si ce contrôleur a connecté le câble assorti (état B), la LED devient une lumière bleue stable (et ouvre l'interrupteur de verrouillage électromagnétique).

Après la tringlerie de la prise de charge, et si le véhicule est dans l'état C, le contrôleur maintient le P1/P2 fermé (chargeur connecté), la LED devient verte stable, et l'EV se met en mode de charge. Si le statut d'affichage D (nécessite une ventilation), parce que le contrôleur n'a pas la fonction de dissipation de la chaleur, le contrôleur met le P1/P2 sur (chargeur éteint) simultanément (fermez le commutateur de verrouillage électromagnétique), le verrouillage de la tête échoue et le contrôleur éteint le programme de charge, la LED devient rouge stable.

Description du terminal du contrôleur

Mise à la terre fonctionnelle

1. Connectez "CP" directement à l'interface de la borne de charge du véhicule.

2. Connectez d'abord le fil de terre (ligne PE) de l'interface du terminal de charge du véhicule au point de contrôle OV du contrôleur EPC, puis connectez d'autres lignes dans l'ordre. N'utilisez pas de borniers ou de contrôleur EPC pour connecter l'appareil de l'extérieur au point de contrôle OV.

Le point de contrôle OV doit être cohérent avec le courant prévu de l'usine. La connexion du contrôleur EPC à OV est mise à la terre fonctionnelle et la fiabilité de la connexion doit être garantie, sinon des blessures ou des pertes matérielles seront causées.

Sortie relais

Nous recommandons le raccordement avec 230/400V 10kA courbe B RCCB.

Couper la branche d'alimentation

Selon IEC61851, il est nécessaire de couper la branche d'alimentation lorsque le processus de charge est terminé dans les 100ms.

Le contrôleur EPC arrêtera la sortie du relais après avoir détecté que la branche d'alimentation est coupée.

Appareil de remplacement

1. Coupez la ligne du terminal du contrôleur EPC.

2. Tirez le loquet vers le bas de l'arrière de l'unité et tournez jusqu'à ce qu'il soit libre du rail DIN et retiré.

3. Installation: connectez la tondeuse de verrouillage arrière au rail DIN et basculez jusqu'à ce que la tondeuse de verrouillage soit insérée.

4. Reconnectez la ligne (On).

5. Allumez l'interrupteur et l'alimentation principale.

Avertissement Il n'y a pas de fusible remplaçable dans EPC Lors du remplacement, assurez-vous que l'appareil et les composants associés à l'appareil ne sont pas sous tension.

Le nettoyage de l'unité n'est pas autorisé, le contrôleur de charge EPC est sans entretien.

Statut de connexion du contrôleur

Description de la fonction Terminal

Description de la communication RS485

Modbus-RTUmodel, débit en bauds: 38400, fixe, adresse: 1-255default : 255 (adresse de diffusion)

Schéma du circuit d'application

Installation facile

1: Installez le contrôleur (a) verticalement sur le rail DIN horizontal (b)

2: Tournez le contrôleur vers le bas jusqu'à ce que le clip dans le Din

Dimension totale (mm)

Caractéristiques

  • Application : Contrôleur de charge
  • Certification : CE
  • Choice : yes
  • Courant maximum : 32A
  • Est-ce un appareil intelligent : no
  • est_personnalisé : Oui
  • semi_Choice : yes
  • Toucher les pièces en cours d'exécution causera des blessures graves. Veuillez couper l'alimentation avant l'opération. Processus :
  • Danger : Risque de tension.
